English　 留言反馈　 网站地图　 设为首页　 收入加藏
复合地板
  • 复合地板
  • 人造草坪
    • 推荐
    热门
    当前位置：首页 > 产品展示 > 复合地板

    FCP超强纤维复合地板

    来源： 作者： 发布日期：2016-04-21 访问次数：6486

     规   格：1.5m*1500mm（1.2mm、1.6mm、2.0mm、3.0mm）



    FCP、PR工业级超强复合地板是新型环保产品。复合地板是通过高科技工艺设备一次性固化而成，结构规整、固化统一，不受环境气候的影响，确保了产品理化性能的优越和稳定，正常情况下超强复合地板使用寿命可达十年。超强复合地板粘接力超强，不易破损，具备耐磨、耐冲击、耐油污、防划伤、抗静电、防腐蚀等优良特性，不污染环境。同时，该产品可替代传统玻璃钢、橡胶防腐施工衬里，具有耐酸、碱、盐及部分有机溶剂, 防渗漏，耐老化，表面美观等优点，全面提高了产品的性价比。

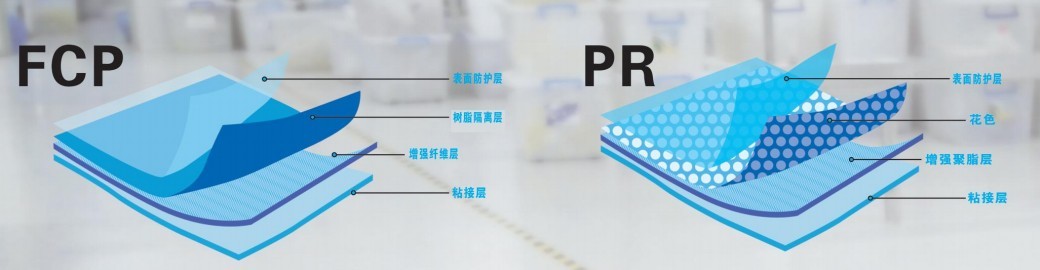

    复合地板基础层（粘贴层）：采用多孔聚胺脂复配树脂体系，具有一定的弹性、亲水性，可减少水气对材料的影响；聚胺脂附着力强，提高材料与地面的粘结强度。
    复合地板增强层：采用玻璃纤维织布与弹性体增韧环氧树脂复合，使材料尺寸稳定，抗冲击、抗弯曲、抗拉伸，同时具备一定的阻燃性。
    复合地板装饰层：采用进口高温色浆及改性环氧树脂，色彩均一恒久，具有良好的抗老化性能，对低浓度酸碱溶剂稳定。
    复合地板耐磨层：采用透明改性环氧树脂体系，使材料耐磨、耐重压、抗擦伤，从而满足不同使用强度的工业生产环境。

    FCP、PR复合地板优势 Advantages of FCP type and PR type composite flooring plates
    一、超强的整体性
    采用特殊功能树脂与纤维增强复合成形,双组份胶水粘贴安装，具有超强的整体性。不会因地下水汽 或地面裂纹影响而起鼓、脱层，彻底解决了传统环氧地坪无法克服的工艺缺陷。
    二、卓越的理化性
    产品通过机器设备制造，不受环境温度、湿度，以及人为因素影响，保证了品质稳定性。由于固化温 度高，固化密度大，使得产品的各项理化性能指标成倍优于传统环氧地坪。大大提高了产品的使用寿 命，正常情况下使用寿命在十年以上。
    三、安装维护方便
    安装周期短、速度快，安装过程安全无味，安装完毕即可投入 使用。不影响企业的正常生产，尤其适用于在产企业的地面改造。
    四、综合性价比高
    超长的使用寿命降低了地坪综合成本，便捷快速的安装，极低维护率为企业正常生产提供了保障，避 免了生产过程中因经常性的地坪维护直接和间接的经济损失。
    五、符合环境理念
    产品各项环保指标均达到国际标准、生产和安装过程无毒无味。

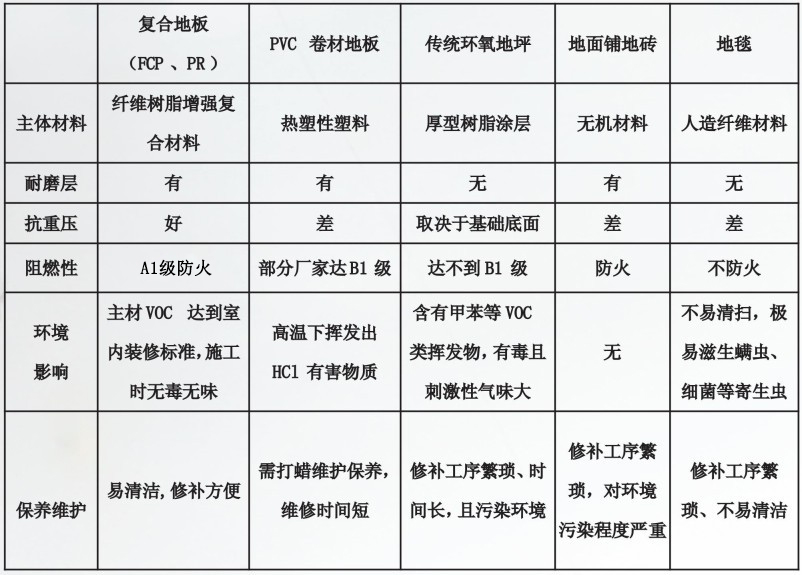

    与同类产品对比表：
    该产品采用自动化流水线生产，质量稳定，应用范围广泛，适用于石油、化工、化纤、电力、电子、建筑装潢、医药、医疗器材、食品、环保等众多领域，属于优良的地坪铺设材料。除此之外，广泛地用于厂矿、企业水处理、污水处理水泥池的防腐、防渗，设备、地下管道的外防腐，替代镀锌金属板用于设备、管道保温外保护层材料等诸多领域。




                                                                                                        复合地板材料性能参数表

                                                                                                        PERFORMANCE DATA

    检测项目

    Test Item

    单位

    Unit

    检测结果

    Test Result

    检测标准

    Standard

    耐水性能

    Water Resistance

    /

    无异常   Normal

    GB/T 1733-1993

    耐磨性(750g500转)

    Wear Resistance (750g500 cycles)

    g

    0.004

    HG/T 3829-2006

    耐洗刷性

    Wash Resistance

    次

    time

    15000次无异常

    15000times, normal

    GB/T 9226-1998

    表面硬度

    Surface Hardness

    H

    3H

    HG/T 3829-2006

    耐冲击性(1000g,300m)

    Impact Resistance (1000g,300m)



    /

    无异常

    Normal



    HG/T 3829-2006

    防滑性

    Slip Resistance

    /

    0.07

    BS 7941-1-1999

    弯曲强度

    Bending Strength

    Mpa

    25

    GB/T 9341-2000

    弯曲模量

    Flexural Modulus

    Mpa

    6000

    GB/T 9341-2000

    拉伸强度

    Tensile - Strength

    Mpa

    47.56

    GB/T 1040-1992

    压缩强度

    Compressive Strength

    Mpa

    30

    GB/T 1040-1992

    粘合强度

    Adhesive Strength

    Mpa

    3

    JG/T 3049-1998

    耐高温性

    High Temperature Resistance



    ℃



    -20℃~50℃



    GB/T 9755-2001

    VOC(温度80℃)

    Volatile Organic Compound(80℃)



    g/kg



    10

    DIN  EN  ISO

    11890-2-2002

    耐酸性(80%H2SO4)

    Acid Resistance(80%H2SO4)



    /

    7d,无异常

    (7 days，normal)



    GB/T 9274-1998

    耐碱性(50%NaOH)

    Alkali Resistance(50%NaOH)



    /

    7d,无异常

    (7 days，normal)



    GB/T 9274-1998

    耐丙酮性(99.5%丙酮，7d)

    Acetone Resistance (99.5%Acetone，7d)



    /

    7d,无异常

    (7 days，normal)



    GB/T 9274-1998

    耐油性(120#汽油，7d

    Gasoline Resistance (120#gasoline，7d)



    /

    7d,无异常

    (7 days，normal)



    GB/T 9274-1998

    抗静电

    Electrostatic Resistance

    /

    表面电阻值

    Electric resistance

    106-109Ω

    ASTM F150

    色牢度 Color Fastness

    /

    ≥6

    EN ISO 105-B02

    抗菌性

    Antibiosis

    /

    0级level

    DIN EN ISO 846

    阻燃性

    Fire Resistance

    /

    A1级防火

    GB8624-2012



    上一：暂无

    下一：PR聚脂纤维复合地板
